Dimensiones y formato del proyecto

  • El tamaño del uso lo determina la línea de corte. El uso puede tener cualquier forma.
  • El proyecto debe contener dos archivos ajustados:
  • Archivo con gráficos - ampliado con el sangrado requerido.
  • Archivo con líneas de corte y hendido - página separada con líneas de corte y hendido exactamente ajustadas a los gráficos.

En el caso de impresión de usos con formas libres, el sangrado es de 3 mm en cada lado. El área gráfica debe extenderse más allá de la línea de corte.

Proyecto de un solo uso

  • Objetos/información importantes - todos los objetos importantes (logotipos, textos, fotos) deben estar al menos a 3 mm de la línea de corte planificada.
  • Marcos y bordes - no se deben diseñar marcos cerca de la línea de corte. La distancia mínima es de 5 mm para evitar efectos antiestéticos debido a la tolerancia de corte.

Plantilla para corte y hendido

Líneas de corte y hendido

  • Las líneas de corte deben diseñarse como líneas finas (delgadas) en color rojo.
  • Las líneas de hendido deben ser de color amarillo.
  • La línea de corte debe ser una curva cerrada única sin duplicación ni superposición con otras líneas.

Radios mínimos de redondeo para líneas de corte:

  • 1,5 mm - para películas autoadhesivas.
  • 2 mm - para cartones de hasta 0,4 mm de grosor y papeles decorativos.
  • 3 mm - para cartones más gruesos de 0,4 mm.

Cortes internos

Los elementos cortados dentro del uso deben estar al menos a 5 mm de la línea de corte externa.

Consejos de optimización

  • Evitar un número excesivo de vértices en las líneas de corte - esto puede ralentizar el trabajo del plóter.
  • Siempre que sea posible, usar redondeos en lugar de ángulos agudos.
  • Evitar formas demasiado complicadas: los elementos cortados no deben ser demasiado pequeños ni muy complicados para evitar problemas con la realización del proyecto. En caso de que la complejidad de la curva de corte cause un trabajo demasiado lento del plóter o impida la realización del pedido, nos reservamos el derecho de rechazar la realización de dicho proyecto o cambiar el precio.

Tolerancia de corte

El ajuste de impresión y los bordes de corte pueden variar en ±1,5 mm.

Guardado de archivo

El archivo con la cuadrícula de corte debe adjuntarse al archivo de impresión como la última página en un archivo multipágina. Si los archivos se envían por separado, sus nombres deben identificar claramente el contenido.

Dimensiones del proyecto

Área de trabajo

Los proyectos para troquelado (líneas de corte, hendido) deben caber en un rectángulo con un tamaño máximo de 300x470 mm.
Los sangrados pueden extenderse más allá de esta área.

Sangrados

El sangrado mínimo requerido es de 2 mm en cada lado.

Formato del proyecto

Archivos requeridos para el proyecto

El proyecto debe contener:

  • Archivo con gráficos - ampliado con el sangrado requerido.
  • Archivo con líneas de corte y hendido - preparado según las directrices.
  • Archivo adicional con máscara de acabado (por ejemplo, barniz UV, Liquid Gold, Liquid Silver), si el proyecto contiene tales elementos.

Uso único

  • El uso puede tener cualquier forma.
  • Todos los objetos importantes deben estar al menos a 3 mm de la línea de corte.
  • No se recomienda diseñar marcos, bordes u otros elementos cerca de la línea de corte - la distancia mínima es de 5 mm para evitar efectos antiestéticos.

Plantilla para la fabricación de troqueles (para troquelado)

Líneas de corte y hendido

  • Líneas de corte: finas (delgadas) en color rojo.
  • Líneas de hendido: finas (delgadas) en color amarillo.
  • Distancia mínima entre líneas de corte y hendido: 4 mm.

Reglas de diseño

  • Las líneas de corte y deben formar curvas cerradas, si es posible.
  • Evitar la duplicación o superposición de líneas de corte y hendido.
  • Elementos demasiado pequeños o complicados pueden impedir la fabricación del troquel, lo que resulta en el rechazo del proyecto.

Precisión de corte

El ajuste de impresión y los bordes de corte pueden variar en ±1,5 mm.

Guardado de archivo

  • El proyecto debe prepararse en formato vectorial.
  • Formatos preferidos: PDF o CDR (gráficos vectoriales).
  • El archivo con la plantilla para troquelado debe adjuntarse al archivo de impresión como la última página en un archivo multipágina. Si los archivos se envían por separado, sus nombres deben identificar claramente el contenido (“impresión”, “acabado”, “troquelado/corte”).

Notas importantes

  • En caso de problemas técnicos relacionados con el proyecto (por ejemplo, complejidad de la forma), D&D se reserva el derecho de cambiar el precio o rechazar la realización.
  • No necesitas preocuparte por preparar el proyecto para la fabricación del troquel - los archivos son verificados dos veces por nosotros para asegurar su corrección.
  • Al repetir un pedido, no incurres en costos de fabricación del troquel, siempre que en el pedido indiques el uso de un troquel existente (en el calculador está disponible la opción “Repetir pedido”).

El fresado permite cortar con precisión cualquier forma en una amplia gama de materiales rígidos (de impresión en gran formato).

Formato de uso

  • El tamaño máximo de uso es de 1250 x 2480 mm y está limitado por el tamaño del material seleccionado.
  • El tamaño mínimo de uso es de 100 x 100 mm.

Formato del proyecto

Estructura del archivo

  • El archivo debe ser de una sola página y contener solo líneas de corte y/o hendido.
  • Las líneas de hendido se realizan con una fresa cónica de 90o - facilitan el doblado del material (solo tubond).
  • Las líneas deben ser visibles y desplazadas a la parte superior de las capas del proyecto.

Uso para corte

  • Las superficies destinadas a ser cortadas deben llenarse con color 100% Cyan (para que el operador distinga el uso del residuo).
  • Las líneas de corte deben marcarse con color rojo fino.
  • Las líneas de hendido deben marcarse con color amarillo fino.

Espacio entre elementos

  • Si el archivo contiene muchos elementos cortados, las líneas de corte deben estar al menos a 10 mm de distancia entre sí.

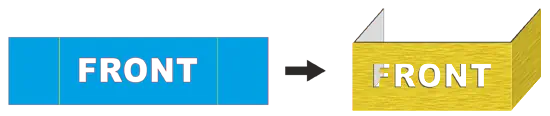

Dirección del proyecto

  • Siempre diseña como el frente del uso, lo que es importante para materiales de un solo lado y durante el hendido.
  • No envíes proyectos en espejo.

Recomendaciones para líneas de corte y hendido

  • Las líneas de corte deben ser curvas cerradas.
  • Evitar líneas de corte superpuestas.
  • Usar líneas rectas donde sea posible.
  • Minimizar el número de vértices - usar solo los necesarios para definir la curva.
  • Conectar líneas, creando segmentos largos en lugar de muchos cortos.

Recomendaciones para materiales

El corte y el hendido, dependiendo del material trabajado, se realizan con dos tecnologías: cuchillo o fresa. Para obtener un efecto preciso, se debe tener en cuenta la especificidad del procesamiento para el sustrato dado y aplicar las marcas adecuadas en el archivo de producción.

MaterialTecnología
de corte
Radio mínimo
de redondeo (R)
Vértices
internos
Vértices
externos
PCV 2-3 mmCuchillo6 mmPermitidosPermitidos
Kappa 5 mmCuchillo10 mmPermitidosPermitidos
Kappa 10 mmCuchillo15 mmPermitidosPermitidos
Tusand 10 mmCuchillo15 mmPermitidosPermitidos
OtrosFresa4 mmNo permitidosPermitidos

Nota: Preparar las líneas de corte en desacuerdo con las recomendaciones anteriores puede resultar en bordes deshilachados.

Notas:

  • Tolerancia de ajuste - el ajuste de impresión y los bordes de corte pueden variar en ±1,5 mm.
  • Complejidad del proyecto - si el proyecto es demasiado complejo o no está preparado de manera óptima, lo que prolongará significativamente el tiempo de trabajo del plóter, nos reservamos el derecho de cambiar el precio. El cliente será informado antes de la realización del pedido.

Guardado de archivo

El archivo con la cuadrícula de corte/fresado debe adjuntarse al archivo de impresión como la última página en un archivo multipágina. Si los archivos se envían por separado, sus nombres deben identificar claramente el contenido.

El corte con láser CO2 permite cortar y grabar con precisión en una amplia gama de materiales, dentro de un área de trabajo limitada.

Área de trabajo

  • El área de trabajo máxima es de 600 x 457 mm.
  • El tamaño del proyecto no puede exceder esta área.

Líneas de corte

  • Las líneas de corte deben diseñarse como líneas finas en color magenta (100%).
  • En el programa CorelDRAW (si está disponible), desactiva la Gestión de color en el menú Herramientas.

Guardado de archivo

El archivo con la cuadrícula de corte debe adjuntarse al archivo de impresión como la última página en un archivo multipágina. Si los archivos se envían por separado, sus nombres deben identificar claramente el contenido.

Formatos de archivo

  • preferidos - PDF
  • aceptados - CDR

Tolerancia de ajuste

  • El ajuste de impresión y los bordes de corte pueden variar en ±1,5 mm.

Notas

  • El corte con láser permite obtener una superficie transparente y espejada, pero no es perfectamente lisa como en el caso del fresado con diamante - pueden ser visibles pequeñas irregularidades resultantes del proceso de fusión del material.
  • En el caso de formas complejas o archivos no óptimamente preparados, lo que prolongará el tiempo de trabajo del plóter, nos reservamos el derecho de cambiar el precio. El cliente será informado antes de la realización del pedido.

El corte de usos rectangulares a medida se realiza mediante dos métodos: cortador manual de cuchillas o sierra circular de dientes finos.

Cortador manual de cuchillas

Esta herramienta se asemeja a un gran sistema de corte de guillotina de cuchillas. Funciona con un cuchillo deslizante que corta el material de un solo movimiento uniforme. Se utiliza principalmente para cortar con precisión materiales delgados, como papel, película, cartón delgado o plásticos.

Sierra circular de dientes finos

Esta herramienta de corte está equipada con un disco con numerosos dientes finos. Se utiliza principalmente para cortar materiales más gruesos, como placas compuestas, cartón más grueso o materiales de mayor rigidez.

Ambos métodos dejan marcas visibles en los bordes laterales.

Si deseas bordes perfectamente lisos, elige el fresado con diamante, que ofrece la máxima precisión y suavidad de acabado.

Productos estándar

  • Para productos como folletos plegados, carpetas, etc., los hendidos están predefinidos y se debe preparar el archivo de acuerdo con la plantilla dedicada.
  • Las plantillas para productos individuales se pueden descargar de los calculadores individuales

Trabajos no estándar

En el caso de hendido, perforación o plegado de proyectos no estándar (no definidos en plantillas) se debe:

  • Añadir una descripción exacta del lugar del hendido y la dirección del plegado en las notas al realizar el pedido.
  • Las direcciones de plegado pueden incluir:
    • V - plegado por la mitad.
    • C - plegado en "C - hacia adentro".
    • Z - plegado en "acordeón".
  • Si es posible, los lugares de hendido deben marcarse con una línea amarilla fina en el borde del uso y/o en el sangrado.

Hendidos en trabajos cortados con plóter

  • En el caso de trabajos con formas libres cortados con plóter, tanto las líneas de hendido como de corte deben incluirse en la cuadrícula del proyecto.
  • Las directrices detalladas se pueden encontrar en la Ayuda en la sección Corte con plóter

Nota

El papel no laminado con un gramaje de 250-350 g/m² puede romperse en las líneas de hendido. El efecto es especialmente visible en colores oscuros. Para evitarlo, se recomienda laminar.

La perforación de agujeros es un proceso de encuadernación en el que se realizan agujeros de un diámetro específico en materiales impresos. Este servicio es especialmente útil para proyectos como calendarios, etiquetas, tarjetas de catálogo para carpetas o otros materiales que requieren ser unidos o colgados.

¿Cómo marcar los lugares de perforación de agujeros?

  • Marcado: Usa un pequeño punto en color rojo (u otro que contraste con el fondo) de un diámetro máximo de 2 mm.
  • La ubicación de los agujeros debe tener en cuenta la resistencia del material - los agujeros no deben colocarse demasiado cerca del borde.

Consejos adicionales

  • Si tienes preguntas sobre la preparación del archivo para la perforación de agujeros, contáctanos - nuestros especialistas estarán encantados de ayudar.

Para medir la longitud de la línea curva, descarga de nuestro sitio el complemento para el programa CoreldDRAW™:
Descargar archivo: DDCorelMacro.gms

El complemento funciona en todas las versiones de Corel a partir de CorelDRAW™ 10 en adelante.

Para añadir el módulo al programa, cópialo en la carpeta ..\Draw\GMS ubicada en la carpeta donde se instaló el programa CorelDraw™. Con la configuración típica, debería ser: “C:\Program Files\Corel\Corel Graphics 12\Draw\GMS"

En el programa CorelDraw X8, el archivo debe cargarse en “C:\Users\{nombre de usuario}\AppData\Roaming\Corel\CorelDRAW Graphics Suite X8\Draw\GMS".

La nomenclatura de las carpetas puede variar según la versión de Corel y el sistema operativo.

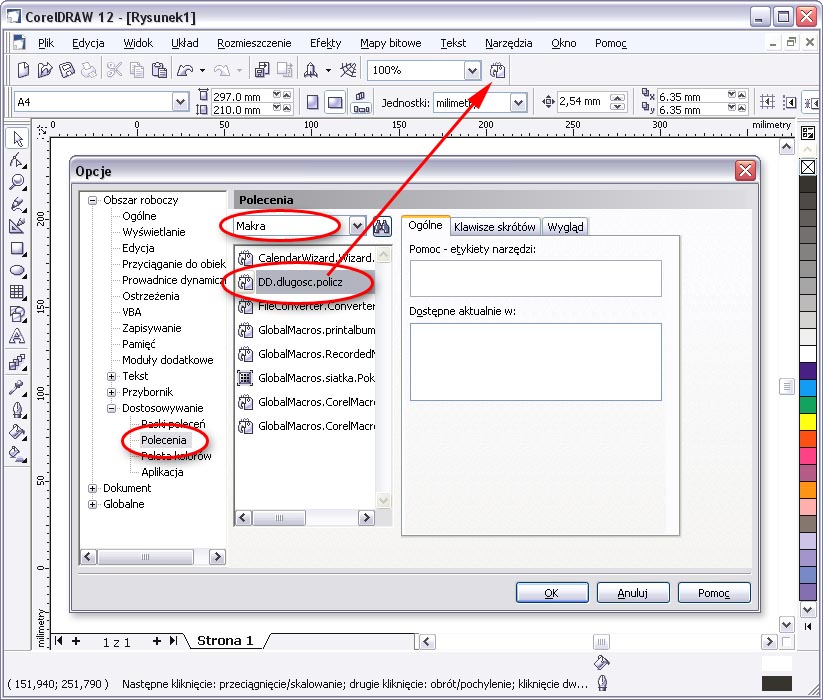

Luego, iniciamos el programa CorelDRAW™ y seleccionamos del menú Herramientas -> Personalización. En la pantalla debería aparecer la ventana "Opciones"



De acuerdo con los campos marcados en la imagen anterior, seleccionamos de la lista de opciones Comandos, luego del menú desplegable seleccionamos Macros. En la lista de módulos disponibles, encontramos la macro DD.dlugosc.policz. Para añadir un botón con nuestra macro a la lista de botones, "arrastramos con el ratón" la macro seleccionada a la barra de botones y la soltamos allí. (flecha roja en la imagen)

Para calcular la longitud de la línea de corte, seleccionamos todas las formas cortadas y hacemos clic en el botón recién añadido.

En caso de que no poseas la versión adecuada de Corel, la longitud se puede medir con cualquier programa que tenga funciones que permitan medir la longitud de la curva. La longitud debe proporcionarse en milímetros.
En caso de no tener el software adecuado, se puede imprimir en cualquier impresora las líneas de corte a una escala conocida y medir manualmente la longitud de la línea con una regla, compás o hilo, y luego multiplicar por el factor de escala conocido. Este valor aproximado debe ingresarse en el calculador, y nuestro empleado lo corregirá después de verificar la longitud en el programa.
